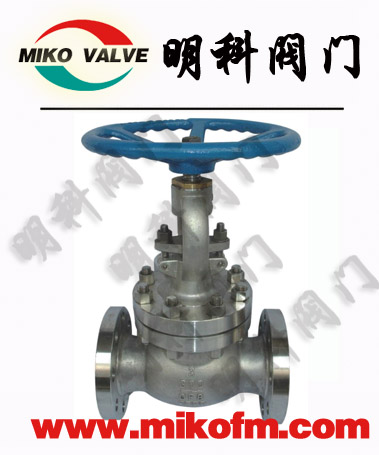

不銹鋼法蘭柱塞閥的結構特點是由一個不銹鋼柱塞和上下兩個富有彈性的密封環，以及能保持上下密封環固定距離的金屬框架組成，柱塞尤如瓶塞一般地插入兩密封環中形成圓柱形接觸密封，其密封面積之大是傳統截止閥無法可比的，密封效果特佳，上密封環防止外泄漏，下密封環起內密封作用，若久用之后出現滲漏時，可通過調節閥蓋上固定螺栓的壓力(先將閥口處于關閉狀態)使密封環端面上的密封比壓增加，導致經向分力增加，使之泄漏的密封環重機關報恢復密封，我廠經過多次過盈密批配合的密封試驗，確定了合理的過盈密封值，經往復運動百萬次，仍能完全可靠地提供良好的密封效果。
不銹鋼柱塞閥安裝和維修
●本公司生產的柱塞閥出廠前均按ZBJ16006進行試驗、驗收、使用時只需將外表及孔腔清洗干凈，不必拆洗和更換。
●本柱塞閥可在任意位置安裝，介質流動方向見閥體一箭頭所示。
●經過一段時間的使用密封環如有磨損及滲漏必須先將閥門關閉后，再將中法蘭螺栓均勻地略加旋緊以至不滲漏即可同時更換時應防止柱塞和新裝密封環裂痕和碰傷。
●在短時間內，冷熱交替溫差較大的管道中，柱塞閥不能使用。
型號：U41SM/U41H/U41F
壓力：PN10~PN64
閥體材質：WCB/HT200/CF8/CF8M
口徑規格：DN15~DN350
品牌：泰通閥門
制造標準：國標
相關名稱：法蘭蒸汽柱塞閥、不銹鋼法蘭蒸汽柱塞閥、鑄鋼法蘭蒸汽柱塞閥、蒸汽法蘭柱塞閥、碳鋼法蘭柱塞閥、U41H法蘭蒸汽柱塞閥、法蘭連接柱塞閥。
型號 |
公稱壓力(Mpa) | 試驗壓力(Mpa) | 工作溫度 | 適用介質 | |||
| 強度 | 密封 | ||||||
| U41SM-16C | 1.6 | 2.4 | 1.76 | -20-250°C | 瞬時≤300°C | 水、蒸氣、油品、氨、醋酸銅氨液及酸性介質等 | |
| U41SM-25 | 2.5 | 3.75 | 2.75 | ||||
| U41SM-40 | 4.0 | 6.0 | 4.4 | ||||
序號 |
零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹鋼 |
| Z | C | P | ||
| 1 | 閥體閥蓋 | HT200 | WCB | ZG1Cr18Ni9Ti |
| 2 | 柱塞 | ZG1Cr18Ni9Ti | ZG1Cr18Ni9Ti | ZG1Cr18Ni9Ti |
| 3 | 閥桿 | 45 | 45 | 1Cr18Ni9Ti |
| 4 | 密封環 | 聚四氟乙烯+石墨+高彈性膠(8202型) | ||
訂貨須知：
一、①U41SM不銹鋼柱塞閥產品名稱與型號②U41SM不銹鋼柱塞閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定U41SM不銹鋼柱塞閥型號，請按U41SM不銹鋼柱塞閥型號直接向我們明科銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們明科的閥門專家為您審核把關。
